OLED薄膜封裝

薄膜封裝-TFE(Thin Film Encapsulation)利用超薄的薄膜實現對OLED材料的密封，以保護OLED材料不受外部水分、氧氣的侵蝕，起到封裝材料的作用。

OLED薄膜難點是OLED材料不能承受高溫，也能容許在薄膜沉積的過程中有過多的離子損傷。

低溫原子層沉積技術（ALD）和電感耦合等離子增強化學氣相沉積技術（ICP-CVD）是目前兩種比較可行的OLED TFE方案。

1. 低溫原子層沉積技術（ALD）可以在器件表面形成超薄并且致密度非常好的介質薄膜，起到封裝的作用。主要使用的封裝材料有Al2O3和HfO2等。

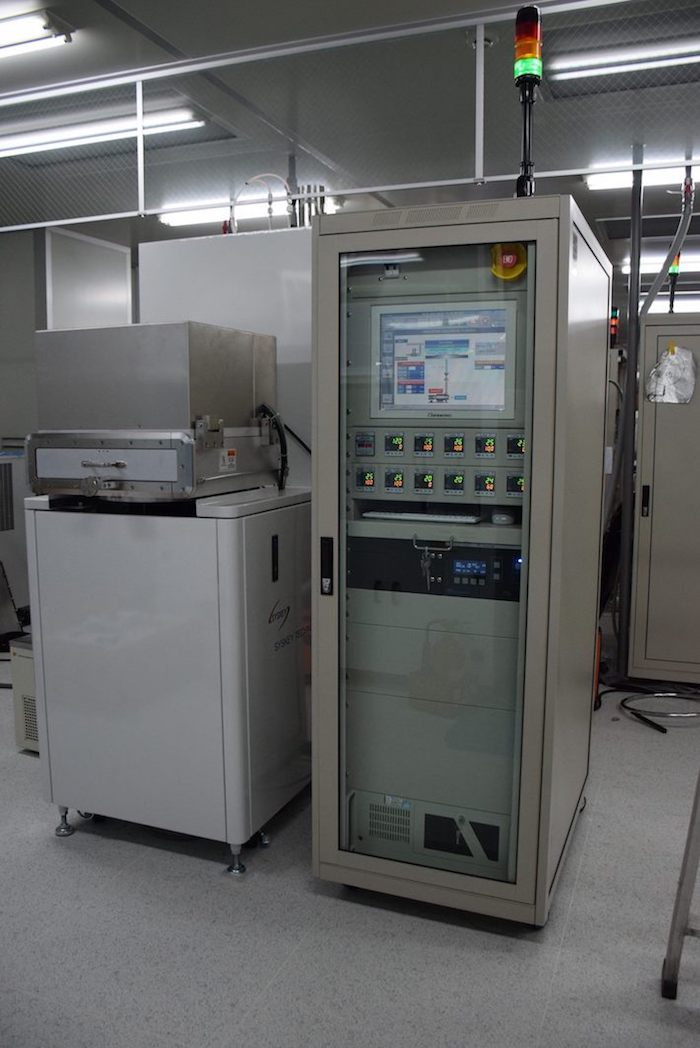

矽碁開發的200*200mm ALD TFE機臺。

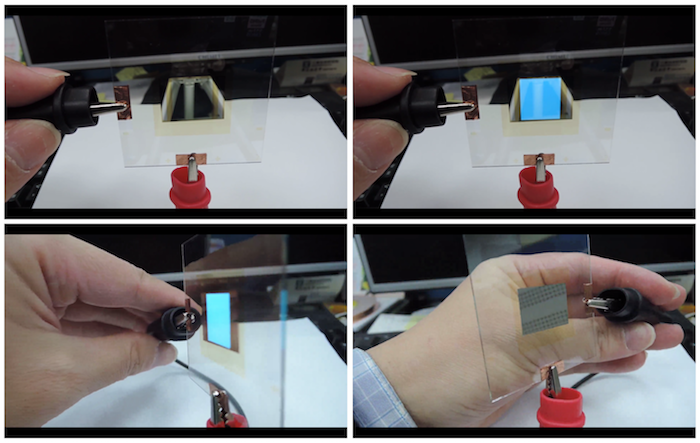

用HfO2封裝的OLED器件

2. 電感耦合等離子體增強化學氣相沉積技術（ICP-CVD）也可以用于OELD薄膜封裝，需要對等離子體模塊進行特殊設計，以減少等離子體對OLED器件的損傷。同時需要調整鍍膜前驅物和工藝。

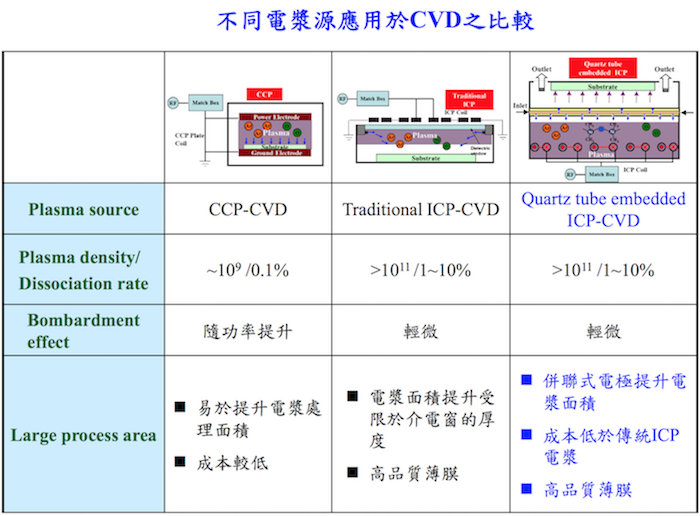

與傳統CVD技術對比

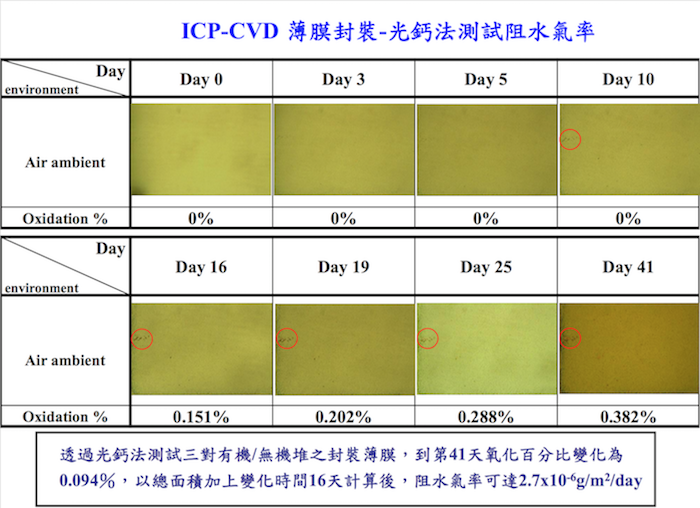

低溫ICP-CVD OLED器件封裝效果

低溫ALD和低溫ICP-CVD技術可以配合使用實現多層膜交替封裝，或者不同類型材料交疊的封裝。
